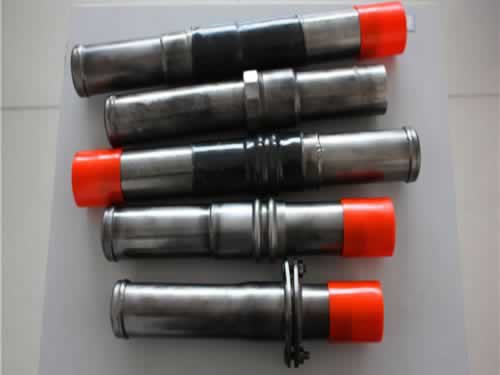

樁基聲測管圖片

一、樁基聲測管

樁基聲測管是樁基深度檢測重要的一種通道產品。

二、、樁基聲測管的作用

樁基聲測管作用主要有兩種：一種是作為樁基檢測施工通道；另外一種是作為灌注樁樁底壓漿施工的管道。樁基聲測管承口端端部有兩U型凸槽，凸槽內裝有密封橡膠圈，安裝時將聲側管的插口端，垂直插入聲側管的承口端至標線位置，使用專業液壓鉗對兩U型凸槽部位同時進行擠壓；密封橡膠圈受擠壓後起密封作用，鉗壓部位插口端和承插口端的管材同時收縮變形（剖麵形成六角形狀）起定位固定作用，從而有效地實現了聲側管的連接。

1、樁基聲測管接頭凸節較小：樁基聲測管凸節部分的連接方式為圓弧連接，較大處小於5mm，這樣不僅可以降低混凝土的流阻，還能防止混凝土導管和聲測管發生碰撞，。

2、樁基聲測管連接可靠安全：樁基聲測管使用專用連接工具對連接部位進行一次性壓製，可以防止聲測管活接頭發生鬆動，這種連接方式的強度非常好，抗振性能更高。

3、樁基聲測管施工便利快捷：樁基聲測管采用專用液壓工具，連接方式一次安裝即可輕鬆完成，避免臨時套絲、焊接和滾槽作業，省力省時。

三、樁基聲測管的特點

1、樁基聲測管抗折性：連接部位對鋼管本身沒有傷害，且接頭處有1-1.2倍管徑的套接。

2、樁基聲測管抗拉拔性：鉗壓部位變形，中間變小，相對兩頭大，具有極好的抗拉拔性能。

3、樁基聲測管密封性：O形橡膠圈經擠壓後徑向收縮抱緊聲側管插入端直至變形，具有極好的密封性能。

4、樁基聲測管垂直性：因接頭處有1-1.2倍管徑的套接，能很好地保證連接的順直性。

5、樁基聲測管抗扭性：鉗壓部位成六角形，使聲側管連接後不能發生相對滑轉。

6、樁基聲測管抗振性：鉗壓式接頭將連接部位一次性做死，避免了活接頭鬆動的可能性。

7、樁基聲測管經濟性：無短管、材頭浪費，總費用更低。

8、樁基聲測管操作性能：省時、省力、省費用，一次性安裝成功。

9、樁基聲測管凸起度：凸節較大處直徑小於等於1.3們管徑。.

四、樁基聲測管的規格

樁基聲測管規格的劃分，主要以聲測管直徑和聲測管管厚作為較主要的劃分依據，其實常見的聲測管直徑規格有50mm、54mm、57mm；聲測管壁厚有1.0mm、1.2mm、1.5mm、1.8mm、2.0mm、2.2mm、2.5mm、3.0mm、3.25mm、3.5mm等等，其實上麵列舉的是現在市場常見的規格，但是真正的聲測管在圖紙上，特別是專業設計院出具的圖紙上都是用專用符號“Φ”表示，這個符號讀作fai(大寫Φ，小寫φ)，是工程學中表示圓柱直徑的常用符號，比如φ50表示就是50個標準單位的直徑。如果是不熟悉的人員，在次見到這個“φ”符號時，並不能很清楚的理解這個符號的具體含義，而且這個符號不單單隻用在聲測管規格的表述中，建築工程圖紙中所有管材的直徑都是有這個符號表示(用小寫符號來表示)，而且在別的很多行業這個符號也有其相應的特定表示，但是讀音都是基本相同的。

五、樁基聲測管的安裝

1、樁基聲測管安裝在樁基鋼筋籠架上；樁基聲測管底部要安裝好底蓋，並用鐵絲固定在鋼筋籠上，先鋼筋上纏繞兩圈鐵絲，然後用鐵絲捆住聲測管，較後擰緊鐵絲。

2、把第二根樁基聲測管底部對準已綁好的承插管口部位，保證兩根管子處於垂直軸線上，確認管件與畫線位置相距3mm以內。樁基聲測管使用專業液壓工具模頭的環狀凹部對準承插口（或接頭）端部內裝有橡膠圈的環狀凸部壓緊，將對接部位管材同時壓緊至六邊形狀。樁基聲測管要確認量規尺寸是否正確，能完全卡入六邊形部位，即表示已經壓緊完成。把第二根樁基聲測管用鐵絲固定在鋼筋籠上；

3、樁基聲測管其它段連接均可按照2流程進行安裝，確定好需要的長度；樁基聲測管較上端蓋上頂蓋，防止沙漿泥土混入管內；

4、樁基聲測管安裝完成後，確保所安裝的樁基聲測管從上到下垂直在一條直線上，不要彎曲。
